Figure对象是MATLAB显示图形的窗口。图形窗口包括菜单、工具条、用户界面对象、上下文菜单、坐标系和坐标系的子对象等。MATLAB本身对于图形窗口的个数没有限制。
Figure对象主要有两个方面的用途：
包含表示数据的图形；
包含图形用户界面。
Figure对象可以同时包含图形和GUI组件。例如，一个利用数据绘图的GUI可以包含坐标系和用户界面对象，即Axes对象和UI对象。
注意：Figure对象和Axes对象都可以包含作为容器的子对象。用户界面面板可以包含UI对象和作为Figure对象的子对象，组对象可以包含坐标系子对象和作为Axes对象的子对象。
1 用于绘图的图形窗口
用MATLAB函数绘图时，如果先前没有图形窗口，会自动创建一个。如果打开了多个图形窗口，则在当前窗口中绘图。
gcf命令返回当前图形窗口的句柄或创建新的图形窗口。例如，可以用下面的命令查看当前图形窗口的一系列图形属性：
>> get(gcf)Root对象的CurrentFigure属性返回当前图形窗口的句柄。如果当前没有打开图形窗口，返回空值。例如：
>> get(0,'CurrentFigure')
ans =
[]2 把图形窗口用作GUI
从复杂的应用程序到简单的对话框，都属于GUI的范畴。通过设置Figure对象的属性，可以修改图形窗口的很多特征，如下面的图形属性常用于创建GUI。
MenuBar—显示和隐藏图形窗口的菜单；
Name—改变图形窗口的名称；
HandleVisibility—控制图形句柄的可见性；
ResizeFcn—创建回调，在用户改变图形窗口的大小时运行；
Toolbar—控制图形窗口工具条的显示；
UIContextMenu—指定一个上下文菜单；
WindowButtonDownFcn,WindowButtonMotionFcn,WindowButtonUpFcn—定义回调，用户在图形窗口上单击、拖拉或释放鼠标时运行；
WindowStyle—指定图形窗口类型。
3 确定图形窗口的位置和大小
Figure对象的Position属性控制图形窗口在屏幕上的大小和位置。启动时，MATLAB会根据计算机屏幕的大小定义Position属性的默认值。默认时创建的图形窗口大小约为屏幕大小的四分之一。
MATLAB将图形窗口的Position属性值定义为矢量，即
[left bottom width height]
其中，left和bottom定义窗口左下角像素的坐标，相对于屏幕左下角指定；width和height定义窗口内部的大小。
确定图形窗口的位置时，MATLAB不把窗口的边界计算在内，Position属性由图形窗口的内部活动区域定义。
Figure对象的Units属性确定值在屏幕上的度量单位。可以选用的度量单位有inches,centimeters,normalized,points,pixels和characters等，如下设置
set(gcf,'Units')
[ inches | centimeters | normalized | points | {pixels} | characters]其中，pixels是默认选项，即用像素作为默认度量单位。
不管使用什么单位，了解用这些单位度量时屏幕的大小很重要。可以从Root对象的ScreenSize属性获取此信息。例如
>> get(0,'ScreenSize')
ans =
1 1 1152 900本例中，屏幕大小为1152×900像素。MATLAB按照Root对象Units属性确定的单位返回ScreenSize属性的值，例如
>> set(0,'Units','normalized')归一化ScreenSize属性返回的值：
>> get(0,'ScreenSize')
ans =
0 0 1 1其中(0,0)对应屏幕左下角，(1,1)对应屏幕右上角。
下面生成两个图形窗口，设置不同的属性并绘图。
>> fg1=figure('Name','散点图'); % 设置图形窗口名称
>> fg2=figure('Name','曲面图7;,'NumberTitle','off'); % 名称前面的序号去掉
>> surf(peaks);
>> figure(fg1); %设置为当前图形窗口
>> scatter((1:30),rand(1,30));生成图3-2和图3-3。

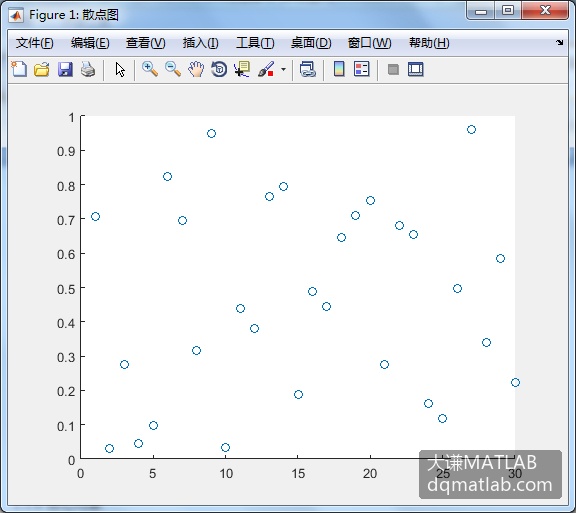

图3-2 图形窗口1 图3-3 图形窗口2
