在MATLAB的命令窗口中输入命令：pdetool，然后按Enter键，即可显示PDE图形用户界面，如图3-1所示。[大谦MATLAB，dqmatlab点com]
\[\]

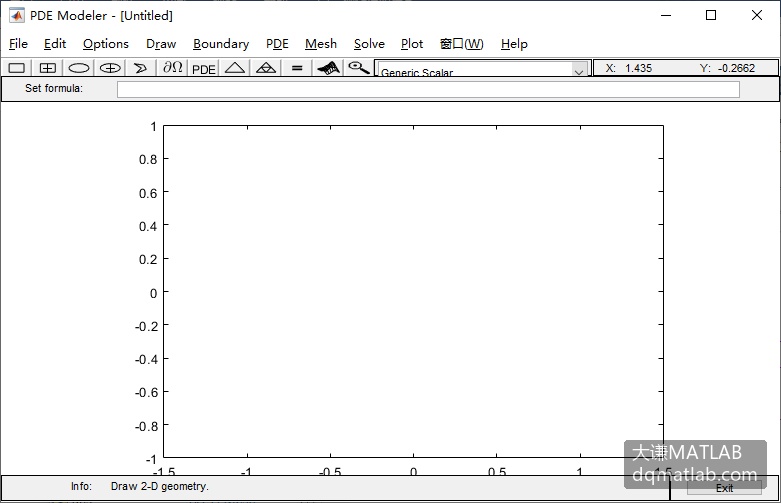

图3-1 PDE图形用户界面
一般地，利用PDE图形用户界面求解PDE问题的过程分为以下几步：
（1）选择应用模式；
（2）建立几何模型；
（3）定义边界条件；
（4）定义PDE类型和PDE系数；
（5）三角形网格剖分；
（6）PDE求解；
（7）解的图形表达。
其中前5步被称为前处理，第7步被称为后处理。
PDE工具箱根据实际问题提供了很多应用模式，用户可以选择适当的应用模式进行建模和分析。
在“Options”菜单栏中用鼠标光标指向“Application”选项，会弹出一个子菜单，在其中可以选择适当的应用模式。或者直接在工具栏中单击“Generic Scalar”下拉列表框，打开的下拉列表如图3-2所示。在其中也可以选择应用模式。下拉列表中各应用模式的意义分别介绍如下。
\[\]

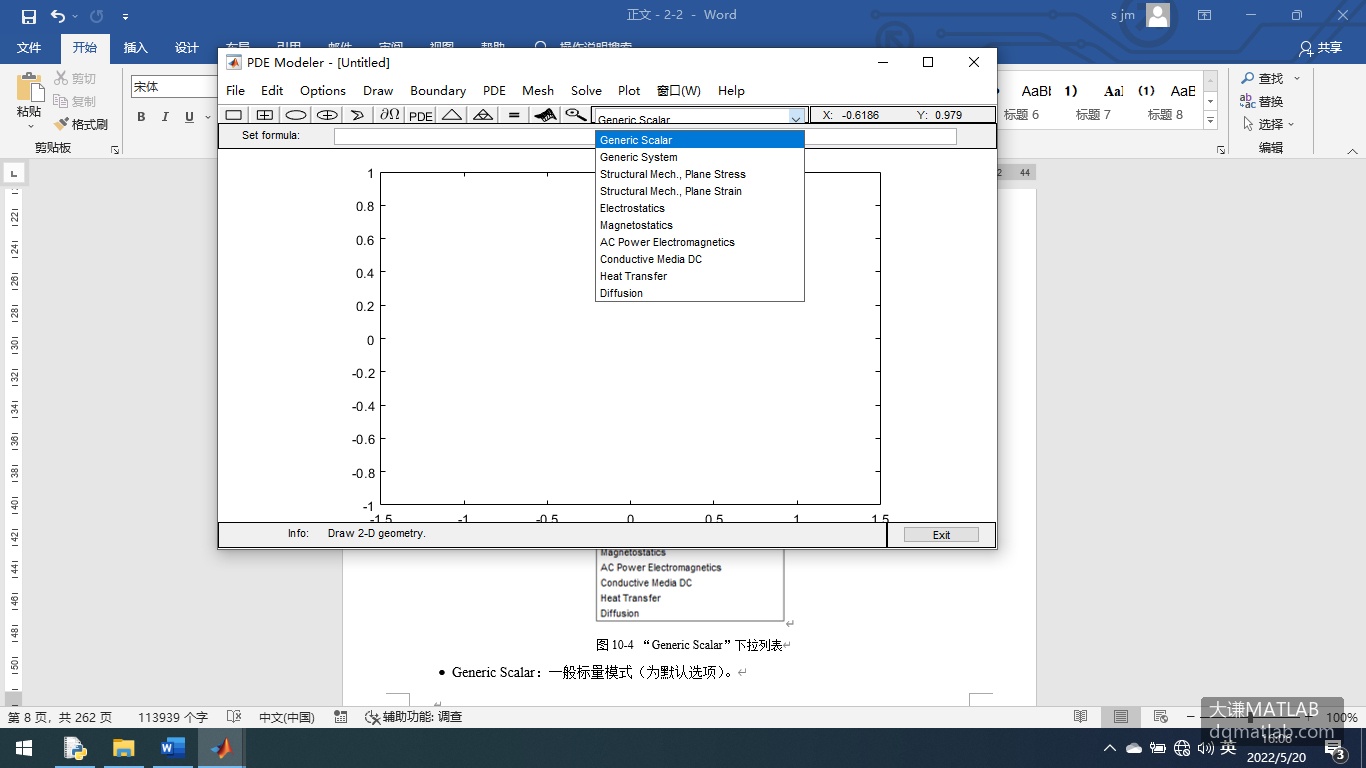

图3-2 “Generic Scalar”下拉列表
Generic Scalar：一般标量模式（为默认选项）。
Generic System：一般系统模式。
Structural Mech.,Plane Stress：结构力学平面应力模式。
Structural Mech.,Plane Strain：结构力学平面应变模式。
Electrostatics：电静力学应用模式。
Magnetostatics：磁静力学应用模式。
AC Power Electromagnetics：交流电电磁学应用模式。
Conductive Media DC：导电介质直流电应用模式。
Heat TranSfer：热传导应用模式。
Diffusion：扩散问题应用模式。
