有的研究对象或区域的形状可以用参数函数进行描述,比如心形线、椭圆形等。此时将参数函数按照工具箱的要求写成MATLAB函数,创建PDE模型时可以直接用函数名指定几何模型。
实现参数函数的MATLAB函数的结构如下面代码所示。该函数分无输入参数、有一个输入参数和有两个输入参数等3种情况进行描述。
不指定输入参数时只需指定边线段的条数,调用该MATLAB函数的函数会自动对边线分段并编号,得到下面函数的第1个输入参数。然后调用有一个输入参数的该函数进行处理。
有一个输入参数时用dl矩阵描述每条边线的起始和终止角度,以及该边线与相邻面的拓扑关系。调用该MATLAB函数的函数会自动处理得到下面函数的第2个输入参数。然后调用有两个输入参数的该函数进行处理。
有两个输入参数时,可以直接计算出每条边线细分成很多小段后各小段端点的坐标,并作为函数的返回值返回。
function [x,y] = myregionfunction(bs,s)
% 输入参数bs指定边线段的编号,s为弧长矩阵
% 输出参数x和y分别保存边线段分成很多小段后各端点的横坐标和纵坐标
% 按照下面格式自定义参数函数
switch nargin
case 0 % 如果没有输入参数
x = 4; % 指定边线段的条数
return
case 1 % 如果有一个输入参数
dl = []; % 描述每条边线段拓扑关系的矩阵
x = dl(:,bs); % 返回需要处理的列
return
case 2 % 如果有两个输入参数
% 将每条边线段细分成很多小段,计算各顶点的坐标
x = …;
y = …;
end
上面代码中,dl矩阵具有类似下面的构造形式。这里描述的参数曲线被分成4段,dl矩阵的每列数据描述其中的某1段。每列有4个数据,前两个数据指定当前分段的起点和终点对应的值(如角度),后两个数字描述当前分段与相邻面的拓扑关系。在当前分段的前进方向上,第3个数据为其左侧面的编号,第4个数据为其右侧面的编号。
dl = [0 pi/2 pi 3*pi/2
pi/2 pi 3*pi/2 2*pi
1 1 1 1
0 0 0 0];
如图4-5中所示,将矩形区域的边分成4段,编号分别为1, 2, 3和4,其中第1和2段的前进方向为逆时针方向,第3和4段的前进方向为顺时针方向。矩形区域内面的编号为1,区域外面的编号为0。所以,对于第1和2段边线,在其前进方向上,左侧面的编号为1,右侧面的编号为0;对于第3和4段边线,在其前进方向上,左侧面的编号为0,右侧面的编号为1。
图4-5 边线段与面之间的拓扑关系
【例10】下面用椭圆方程定义PDE模型的几何模型,用myellipse函数根据椭圆方程获取椭圆上若干顶点的坐标。椭圆是曲线,在椭圆上相隔很小的距离连续取点,然后将它们连起来,可以得到一个逼近曲线的封闭多边形。
function [x,y] = myellipse(bs,s)
% 参数函数定义的椭圆区域.
if nargin == 0
x = 4; % 4条边线段
return
end
if nargin == 1
dl = [0 pi/2 pi 3*pi/2 % 边线段起点对应的参数值
pi/2 pi 3*pi/2 2*pi % 边线段终点对应的参数值
1 1 1 1 % 边线段前进方向左边的面编号
0 0 0 0]; % 边线段前进方向右边的面编号
x = dl(:,bs); % 获取进行处理的列
return
end
% 如果输入参数为2个,将每条边线段细分成若干段
% 获取各断点的横坐标和纵坐标
x = 3.*cos(s);
y = 2.*sin(s);
end
下面用pdegplot函数调用上面定义的myellipse函数,绘制椭圆方程定义的几何模型。
>> pdegplot('myellipse','EdgeLabels','on','FaceLabels','on')
生成图4-6。

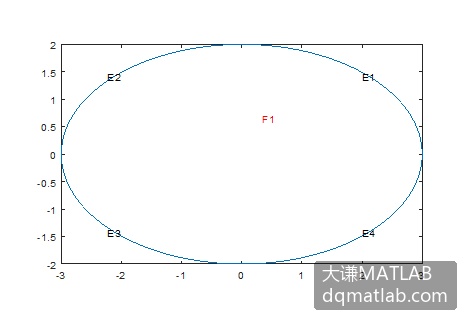

图4-6 用参数函数生成的几何模型
下面创建一个PDE模型,使用geometryFromEdges函数指定PDE模型的几何模型为myellipse函数定义的椭圆形区域。
>> model=createpde;
>> gp=geometryFromEdges(model,@myellipse)
使用pdegplot函数绘制几何模型的图形。
>> pdegplot(model,'EdgeLabels','on','FaceLabels','on')
生成图4-6。
