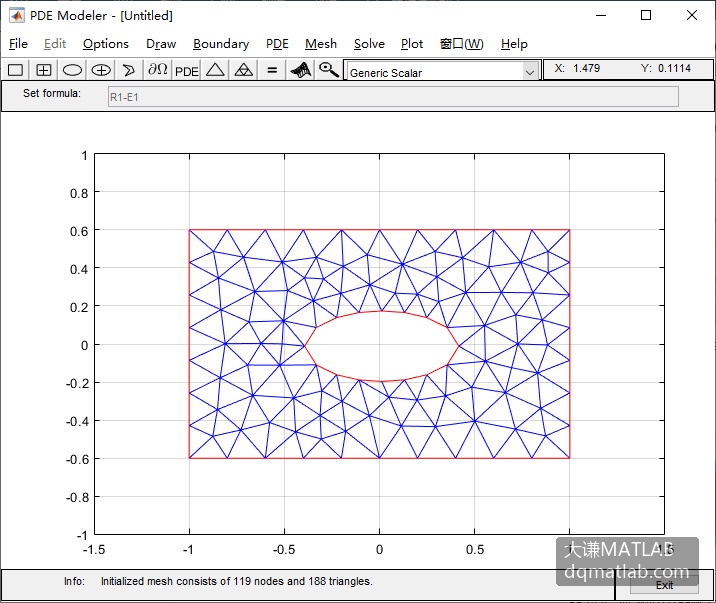

在工具栏中单击按钮，或在“Mesh”菜单中选择“Initialize mesh”选项，可以进行研究域的三角形网格初始化，如图3-6所示。
在工具栏中单击 按钮或在“Mesh”菜单中选择“Refine mesh”选项，可以对初始网格进行细化。在“Mesh”菜单中选择“Jiggle mesh”选项，可以对网格进行微调。选择“Display Triangle Quality”选项，将显示三角形的质量图。在图中将三角形的最好质量定为1，并用红色表示；最差质量定为0，用蓝色表示，二者之间的三角形质量根据质量得分用红色和蓝色的过渡色表示。
\[\]
图3-6 初始化网格
